MX-8604D系列光接收机

2022-06-09



产品名称:MX-8604D系列光接收机



野外型四路输出光接收机是有线电视HFC网中最通用的传输设备,主要用于电视图像信号、数字电视信号、电话语音信号和数据(压缩数据)信号的长距离光纤传输。


MX-8604D、MX-7504D 系列野外型四路输出光接收机

一、产 品 简 介

■    MX-8604D、MX-7504D系列野外型四路输出光接收机是有线电视HFC网中最通用的传输设备,主要用于电视图像信号、数字电视信号、电话语音信号和数据(压缩数据)信号的长距离光纤传输。

■    我公司自1995年成功推出第一台CATV光接收机以来,对CATV光接收机产品的各种技术性能指标作了长达10多年的深入剖析研究,积累了大量产品开发经验和工程实践经验,对光接收机内部线路和外形结构不断尽心完善,性能指标也一再提升。

■    目前,我公司已掌握了国内同行业中最先进的CATV光接收机设计技巧和生产工艺;同时,我们公司的CATV光接收机的产量也跃居国内同行业首位。

二、性 能 特 点

■    下行光接收部分选用了PHILIPS、PHOTON或E-O低噪声、高灵敏度光检波器,射频放大电路前级选用了进口PHILIPS或MOTOROLA低噪声推挽放大模块,输出级选用了非线性指标优异的PHILIPS或MOTOROLA功率倍增模块,(也可按用户要求选用砷化镓功率倍增模块)。

■    上行光发射部分选用了高性能FP或DFB激光器作为光源,射频放大部分选用了PHILIPS或MOTOROLA低噪声放大模块,确保了上行链路优异的噪声功率比(NPR)指标。

■    内置插件式双工滤波器,插件式固定均衡器、固定衰减器,插件式输出分支器,八价光功率指示,科学合理的在线检测口,使工程调试更方便。

■    铸铝防水外壳,高可靠性开关电源,严密的防雷击系统,确保了设备能在野外恶劣环境中长期稳定工作。

三、技 术 参 数
特别说明:

本手册给出的设备技术参数是参照GY/T 143-2000 《有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》规定的测试方法,并在以下测试条件下测得。

测试条件:

1、下行光接收部分:与10km标准光纤、光无源衰减器和标准光发射机组成测试链路,在规定的链路损耗条件下,在45 MHz ~ 550MHz频率范围内配置59个PAL-D模拟电视频道信号,在550 MHz ~ 862MHz频率范围内传送数字调制信号,数字调制信号的电平(8MHz带宽内)比模拟信号的载波电平低10dB;光接收机的输入光功率为-2dBm,RF输出电平为94 dBμV,带9dB输出斜列时,测量载波组合三阶差拍比(C/CTB)、载波组合二阶差拍比(C/CSO)及载噪比(C/N)。

2、上行光发送部分:链路平坦度和NPR动态范围均为上行光发送机与上行光接收机等组成的链路指标。

注:标称输出电平:在接收光功率为-2dBm时,且四个输出端口均为分配输出时,测得的输出电平。

友情提示:为了改善光接点以下电缆传输系统的非线性指标,建议在实际工程应用中,把射频信号设置为6 ~ 9dB倾斜输出。

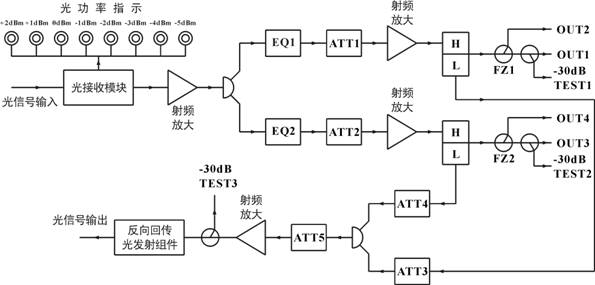

四、原 理 框 图

五、订 购 指 南

■  本设备光纤接口的默认出厂配置为FC/APC接口,如有其它特殊要求,请在订货时说明。

■  客户可在订货时指定光接收模块和射频放大模块的品牌和型号。

■  型 号 说 明:MX-8604DP、MX-7504DP —— 光检波器为PHILIPS品牌的光接收模块。

MX-8604DO、MX-7504DO —— 光检波器为PHOTON品牌的光接收模块。

MX-8604DE、MX-7504DE —— 光检波器为E-O PIN光电二极管。
